额定电压0.6/1kV辐照交联聚烯烃绝缘无卤低烟阻燃(耐火)电力电缆

执行标准

GB/T12706.1-2008,GB/T19666-2005,JG/T442-2014,IEC60332,IEC60331,GB/T18380,GB/T19216及企业标准。

用途

本产品适用于额定电压0.6/1kV,工作频率50Hz线路中,供输配电能之用。特别适用于地铁、商场、医院、剧场、高层建筑、核电站等人员密集场所及绿色安全环保要求的重要场所。

主要技术特点

1)、电气绝缘性能高

由于辐照交联材料内无需添加会导致电性能变差的交联剂,因而体积电阻系数比化学交联高1~2个数量级,击穿电场强度也比化学交联高。

2)、耐热老化性能高

构成辐照交联的化学键是C-C键,是由高能化合而成,而分子键能大、稳定性高,因而辐照交联电缆长期工作温度达125℃。而化学交联中杂键较多(如-S-,-N-,-O-键等),其键能较小,耐温等级不是很高。

3)、机械性能高,耐刮、耐磨性能好。

4)、产品耐油、耐溶剂性能好。

5)、耐环境应力开裂性能高。

使用特性

1)、电缆导体的最高额定工作温度为90℃、105℃、125℃;

2)、电缆敷设时环境温度不低于0℃。

产品型号

型号 名称
WDZ-YJ(F)E 铜芯辐照交联聚烯烃绝缘无卤低烟阻燃电力电缆
WDZ-YJ(F)E23 铜芯辐照交联聚烯烃绝缘钢带铠装无卤低烟阻燃电力电缆
WDZ-YJ(F)E33 铜芯辐照交联聚烯烃绝缘钢丝铠装无卤低烟阻燃电力电缆
WDZN-YJ(F)E 铜芯辐照交联聚烯烃绝缘无卤低烟阻燃耐火电力电缆
WDZN-YJ(F)E23 铜芯辐照交联聚烯烃绝缘钢带铠装无卤低烟阻燃耐火电力电缆
WDZN-YJ(F)E33 铜芯辐照交联聚烯烃绝缘钢丝铠装无卤低烟阻燃耐火电力电缆
注:①电缆长期允许工作温度为90℃、105℃、125℃三种,表示时在型号后加上-125℃,如:WDZA-YJYJ(F)-125,90℃时省略;
②电缆阻燃分为A类、B类和C类三类,相应型号表示为WDZA、WDZB、WDZC,当用户未注明阻燃类别时按C类阻燃执行。

产品规格

型号 芯数 额定电压
(kV)
标称截面
(mm2
WDZ-YJ(F)E、WDZN- YJ(F)E 1 0.6/1 2.5~300
WDZ-YJ(F)E、WDZN- YJ(F)E 2、3、3+1、4、5、4+1、3+2 2.5~300
WDZ-YJ(F)E23、WDZN- YJ(F)E23 4~300
WDZ-YJ(F)E33、WDZN- YJ(F)E33 4~300
注:单芯电缆铠装采用非磁性材料。

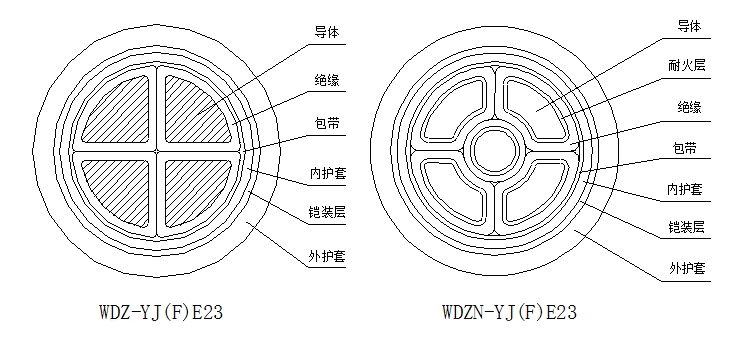

结构示意图

结构示意图

主要性能指标

1、燃烧性能

⑴卤素气体释放量试验:pH值≥4.3,电导率≤10μs/mm;

⑵烟密度试验:透光率≥60%;

⑶电缆阻燃试验:通过GB/T18380规定的成束燃烧试验;

⑷电缆耐火试验:通过GB/T19216规定的耐火试验。

2、电气性能

⑴导体直流电阻符合GB/T3956的规定;

⑵工频耐压试验:3500V,5min不击穿;

⑶绝缘电阻常数:额定工作温度下不小于3.67MΩ.km。

3、机械物理性能

⑴热延伸试验:绝缘或护套热延伸(200℃,20N/cm2),载荷下****伸长率175%,冷却后****永久伸长率15%;

⑵电缆允许的弯曲半径:

项目 单芯电缆 多芯电缆
无铠装 有铠装 无铠装 有铠装
电缆最小弯曲半径 20D 15D 15D 12D
注:D—电缆外径。

交货长度

1、交货长度不小于100m。

2、根据双方协议,可以任何长度交货。

3、长度计量误差不超过±0.5%。
