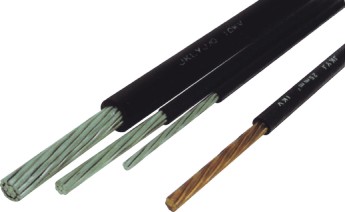

额定电压1kV及以下架空绝缘电缆

依据标准:GB/T12527-2008

本产品适用于额定电压0.6/1kV及以下架空电力线路中,可作为固定敷设用或引户线。

表1 型号名称
型号名称
JKY铜芯聚乙烯绝缘架空电缆
JKLY铝芯聚乙烯绝缘架空电缆
JKV铜芯聚氯乙烯绝缘架空电缆
JKLV铝芯聚氯乙烯绝缘架空电缆
JKYJ铜芯交联聚乙烯绝缘架空电缆
JKLYJ铝芯交联聚乙烯绝缘架空电缆
表1 产品型号芯数及标称截面
型号芯数截面(mm2
JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ110~400
2、410~120

使用条件:

1、PVC、PE绝缘的电缆导体长期允许工作温度为70℃。

2、XLPE绝缘的电缆导体长期允许工作温度为90℃。

3、短路时(最长持续时间为5s)电缆允许的最高温度:聚氯乙烯绝缘为160℃;聚乙烯绝缘为150℃;交联聚乙烯绝缘为250℃。

4、电缆的敷设温度不低于-20℃。

5、电缆允许弯曲半径:电缆外径小于25mm者,应不小于4倍的电缆外径;电缆外径为25mm及以上者,应不小于6倍的电缆外径。
