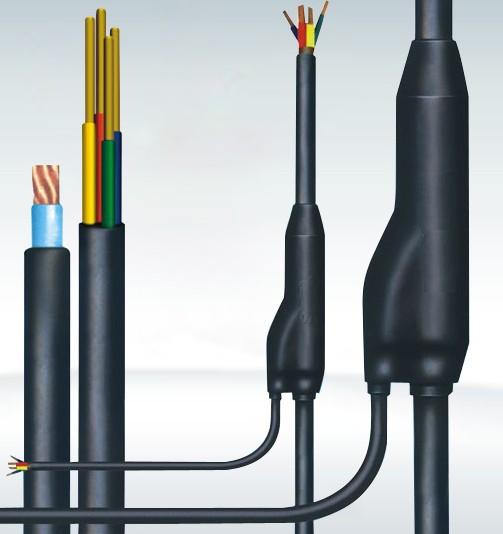

预分支电缆

用途

预分支电缆应用于新一代低压供电线路系统中,具有供电可靠、价格便宜、安装简单、环境要求低、免维护等特点。广泛应用于建筑、住宅楼层供电,也可应用于公路、桥梁、隧道的照明系统。

主要优点

1、具有优良的供电安全可靠性

a. 主干电缆导体无接头,连续性好,减少了故障点。

b. 分支电缆采用工厂全程机械化制作,大大降低了人为因素造成质量不良现象。

c. 分支接头结构合理并采用先进的工艺制作,接触电阻极小,不受热涨冷缩影响。

d.短期内完成压模护套,避免了接头接触处铜芯长时间裸露在空气中产生氧化而导致接触电阻变化。

e. 分支接头有严格的技术标准和检验要求,以及严密的质保体系。

2、安装简便,环境要求低,施工方便

a. 占用建筑面积小,有利于建筑面积的有效利用。

b. 使用环境要求低,安装精度要求低。

c.安装简单方便,安装技术要求不高,安装周期短,仅为母线槽安装工作的1/10或1/20,安装劳动强度小。

d. 由于它的弯曲半径小,大大的降低了安装难度的缩小了空间尺寸。

3、优良的抗震性、气密性、防水性和耐火性

a. 优良的抗震性,一般机械连接母线槽接头,在墙体受震动后会发生接头松动,而分支电缆不会受到影响,特别是在通过建筑沉降时不需要任何措施。

b.良好的气密性和防水性,能在潮湿的环境下正常供电,也能在露天及埋地敷设使用,母线槽绝对不能做到。

c. 采用“NH”型的分支电缆,可在燃烧情况下,保持90min的正长供电。

免维护

a. 预分支电缆按规定的方法安装后,一次性开通率高。

b. 正常运行的预分支电缆系统平时不需要任何维护保养。

4、可明显降低配电成本

a. 与母线槽相比,可降低工城造价,且技术经济指标高,综合经济效益显著。

5.品种规格多,选用灵活,任意组合

a. 主电缆从10mm2到1200mm2,分支电缆从4mm2到300mm2任意组合选用。

b. 电缆品种多,有VV、ZRVV、NHVV,YJV、ZRYJV、NHYJV、WDZYJV、WDNHYJV,可根据需要选用。

c. 分支接头可根据楼层需要任意设定分支位置。

主要技术性能

1、绝缘电阻≥200MΩ;

2、绝缘耐压≥3.5kV/5min;

3、良好的气密性和防水性,即将分支接头浸入水中,在水与电缆芯之间测绝缘电阻和工频耐压均符合要求。

4、分支接头的接触电阻小,接触电阻与等长的基准电阻之比值≤1.2;

5、接头短路强度大,短路后接触电阻比率的变化率≤0.2;

6、聚氯乙烯绝缘电缆导体最高工作温度70℃;交联聚乙烯绝缘电缆导体最高工作温度90℃。

型号名称

表1
电缆型号名称
YFD-VV额定电压0.6/1KV聚氯乙烯绝缘聚氯乙烯护套预制分支电力电缆
YFD-ZR-VV额定电压0.6/1KV聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电力电缆
YFD-NH-VV额定电压0.6/1KV聚氯乙烯绝缘聚氯乙烯护套耐火预制分支电力电缆
YFD–YJV额定电压0.6/1KV交联聚乙烯绝缘聚氯乙烯护套预制分支电力电缆
YFD–ZR-YJV额定电压0.6/1KV交联聚乙烯绝缘聚氯乙烯护套阻燃预制分支电力电缆
YFD–NH-YJV额定电压0.6/1KV交联聚乙烯绝缘聚氯乙烯护套耐火预制分支电力电缆
YFD–WDZ-YJV额定电压0.6/1KV交联聚乙烯绝缘聚烯烃护套低烟无卤预制分支电力电缆
YFD–WDNH-YJV额定电压0.6/1KV交联聚乙烯绝缘聚烯烃护套低烟无卤耐火预制分支电力电缆
