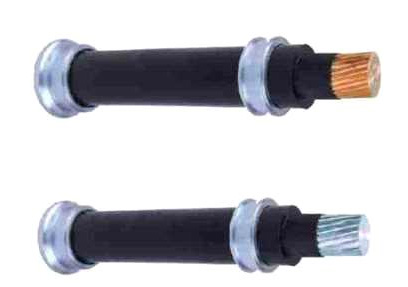

额定电压10kV架空绝缘电缆

依据标准:GB/T14049-2008

本产品为架空输电线路输送电能之新型系列产品,为电网建设与改造10kV输电工程线路优先选用。它是线路维护与安全最合适的系列产品。

表1 产品型号名称及敷设注意事项
型号名称敷设注意事项
JKYJ铜芯交联聚乙烯绝缘架空电缆架空固定敷设。电缆架设时,应考虑电缆和树木保持一定距离。
JKLYJ铝芯交联聚乙烯绝缘架空电缆
JKY铜芯聚乙烯绝缘架空电缆
JKLY铝芯聚乙烯绝缘架空电缆
JKLYJ/Q铝芯轻型交联聚乙烯薄绝缘架空电缆架空固定敷设时,应考电缆和树木保持一定距离。电缆运行时,只允许电缆和树木作短时接触。
JKLY/Q铝芯轻型聚乙烯薄绝缘架空电缆
表1 产品型号芯数及标称截面
型号芯数标称截面(mm2
JKYJ
JKLYJ
110~400
JKY
JKLY
JKLYJ/Q
JKLY/Q

使用条件:

1、电缆敷设温度应不低于-20℃。

2、短路时(最长持续时间不超过5s)电缆的最高温度:交联聚乙烯绝缘250℃;高密度聚乙烯绝缘 150℃。

3、电缆导体的最高长期允许工作温度:有承载线结构电缆,由绝缘的最高长期允许工作温度决定,交联聚乙烯绝缘90℃;高密度聚乙烯绝缘75℃。

4、电缆的允许弯曲半径:无铠装时,单芯电缆不小于电缆直径的20倍,多芯电缆不小于电缆直径的15倍;有铠装时,单芯电缆不小于电缆直径的15倍,多芯电缆不小于直径的10倍。
